3.7.3Schnitt- und Vorschubgeschwindigkeiten

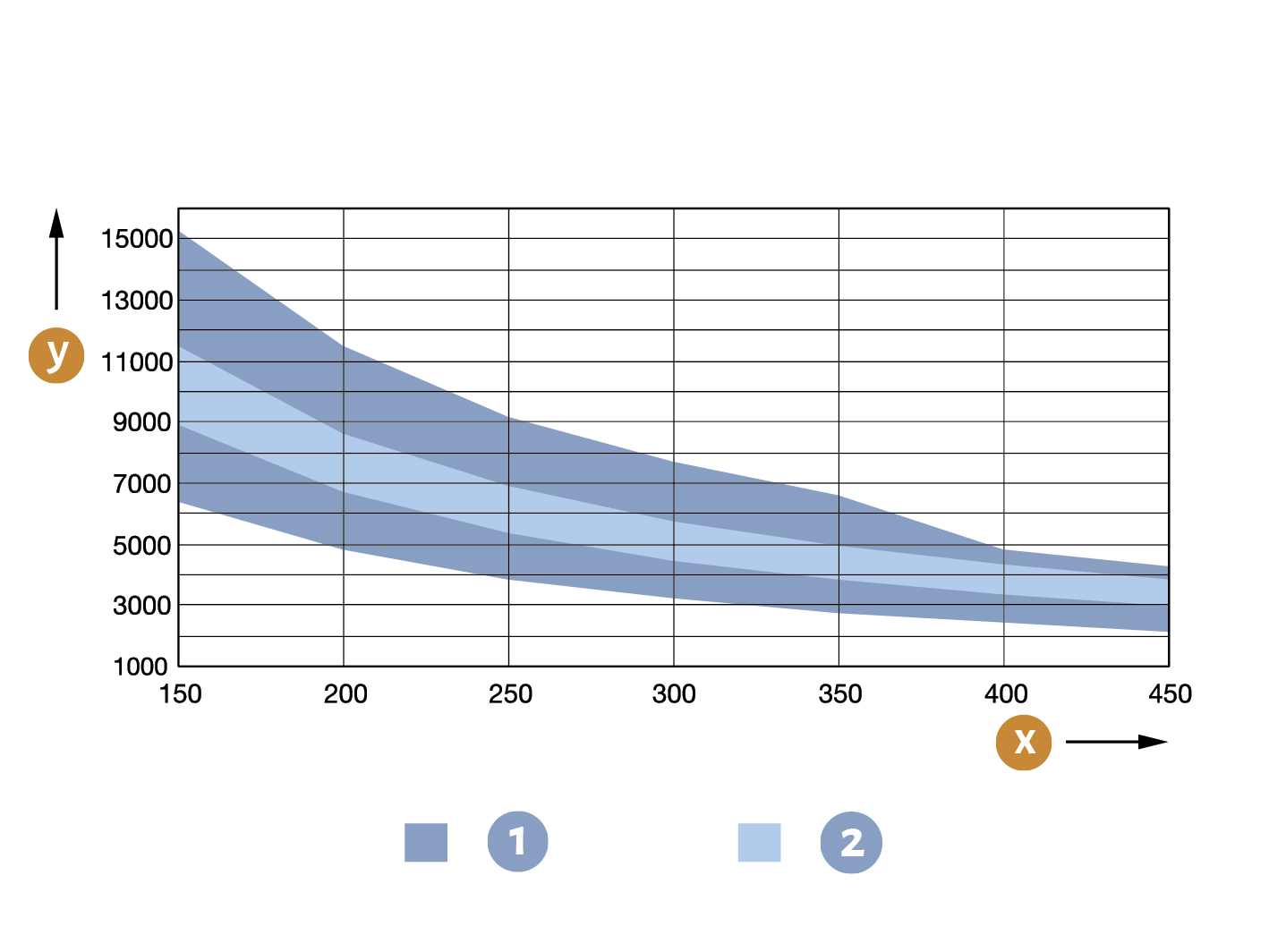

Abbildung 16: Drehzahldiagramm, zulässige Einsatzdrehzahl, empfohlene Einsatzdrehzahl

y Drehzahl n [min-1] in Abhängigkeit vom x Kreissägeblattdurchmesser D [mm]
1 Zulässige Einsatzdrehzahl | 2 Empfohlene Einsatzdrehzahl

Die Vorschubgeschwindigkeit vf für mechanischen Vorschub berechnet sich nach folgender Formel:

vf = n × Z × fz / 1000

Z: Zähnezahl | n: Drehzahl | fz: Zahnvorschub.

Bei HPL wird empfohlen: fz = 0,03 – 0,06 mm

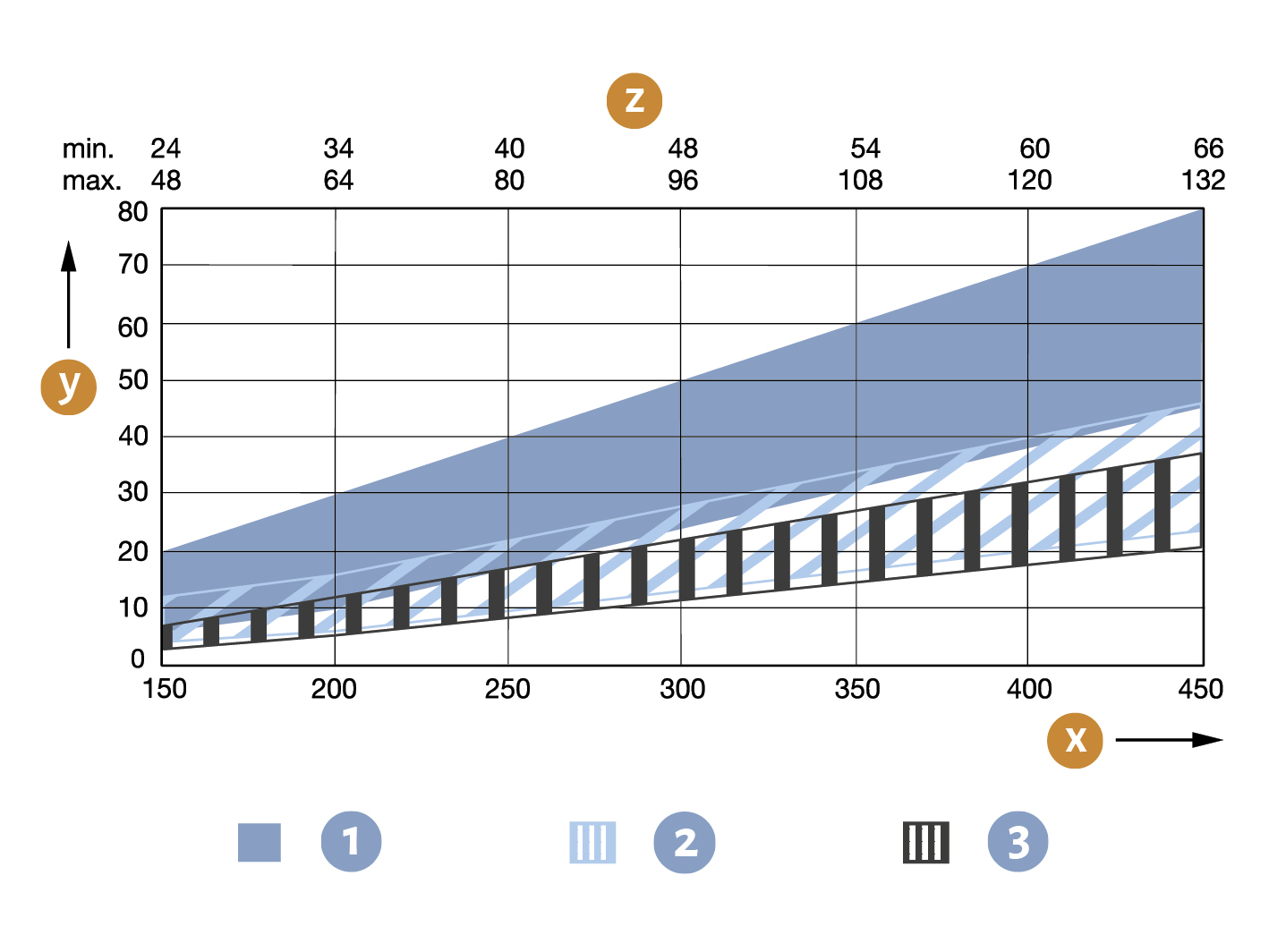

Abbildung 17: Schnitthöhendiagramm

y Schnitthöhe h [mm] in Abhängigkeit vom x Kreissägeblattdurchmesser D [mm]
mit zugehöriger, z Zähneanzahl Z [-] | 1 Vollhölzer | 2 Holzwerkstoffe | 3 HPL
